產品名稱：比亞迪秦混合動力系統解剖演示臺

產品品牌：課普達

產品型號：KPDBYQDJP

產品編號：8728212

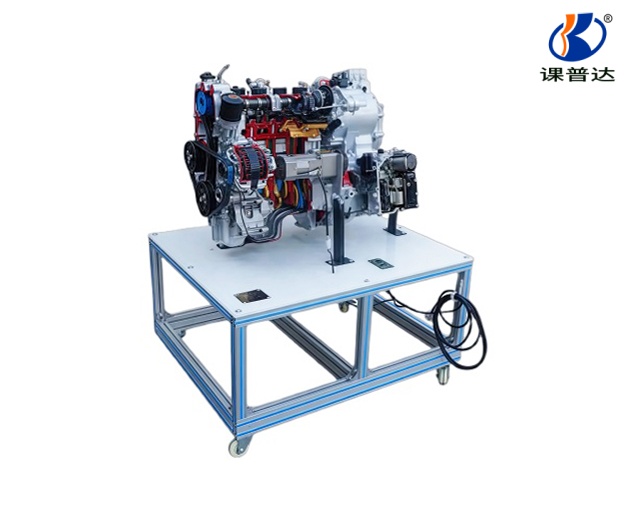

比亞迪秦混合動力系統解剖演示臺

1. 總體概述

以采用比亞迪“秦”混合動力系統總成（包括發動機、發電機,電動機，CVT自動變速器）進行剖面處理，各部件齊全，剖面位置合理，能全面展示混合動力系統總成內外部結構和部件的運動情況，適用于混合動力系統總成原理和機械機構的教學。

2. 設備組成

實訓臺包含以下主要配件：①發動機總成*1個；②移動臺架*1臺；③減速電機總成*1個。

3. 功能描述

1） 采用混合動力系統總成實物進行機構切剖，可充分展示混合動力系統總成機構部分的內外結構及工作原理；

2） 全部采用電火花線切割大面積深層次切割，四個缸采用全剖切、缸蓋半剖切、進氣和排氣歧管半剖切，發電機（解剖線圈和硅鋼片）、電動機（解剖線圈和硅鋼片）半剖切，務求內部細節機構充分展現出來；

3） 對混合動力系統總成各機械剖面采用不同顏色的油漆進行噴涂，并做高規格的防銹處理；

4） 由三相齒輪減速電機帶動發動機曲輪使系統總成做低速運轉，真實演示混合動力系統總成內部機械部件的運動過程；

5） 帶轉動防護罩及漏電保護開關等安全保護裝置；

6） 移動臺架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。移動臺架底部帶有自鎖腳輪裝置，可移動式，方便教學。

4. 技術特性

1） 臺架尺寸：長1.4m*寬1m*高1.8m

2） 框體材質：歐標工業銀色鋁型材/磨砂氧化

3）側面板材質：鋁塑復合板（耐候、耐腐蝕、高強度、耐高溫）

4）承重輪：采用尼龍材料一次合成，高承重，高耐磨，輪面車輪寬大，使其具有超高穩定性，旋轉靈活，耐久力更出眾，軸承雙軸承設計，承重更均勻，耐壓抗沖擊。

5. 實訓項目

1） 了解比亞迪秦驅動電機工作原理；

2）比亞迪秦驅動系統動力傳遞路線；

3）比亞迪秦混合動力系統內部結構演示；

4）比亞迪秦傳動系統內部機構演示。
8728212
充電系統 動力驅動模式 的講解
