產品名稱：磁同步電機解剖演示臺

產品品牌：課普達

產品型號：KPDCTBJP

產品編號：8724232

磁同步電機解剖演示臺

1. 總體概述

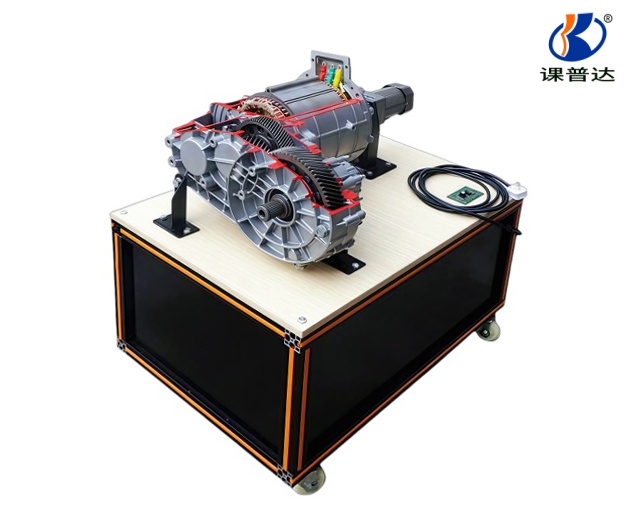

永磁同步電機解剖演示臺以比亞迪E5電動車驅動電機及變速箱總成，通過解剖，剖面噴涂不同顏色，總成內部的機械結構和相互之間的裝配關系清楚的顯現在外面。展示驅動電機及變速箱內部結構，可對照解剖物，了解驅動電機及變速箱結構與原理。

2. 設備組成

實訓臺包含以下主要配件：① E5電機總成*1個；② 移動臺架*1臺；③ E5變速器總成*1臺；④ 減速電機總成*1套。

3. 功能描述

1） 采用永磁同步電機進行剖切，充分展示電動汽車電機機構部分的內外結構、電機電樞與轉子機構、各類電機繞線方式及其工作原理和流程等；

2） 采用單檔變速箱進行剖切，充分展示電動汽車變速箱內部結構，掌握純電動車變速箱結構特點，僅為兩級斜齒輪傳動，僅有減速功能，沒有變速功能；

3） 機械剖面采用不同顏色的油漆進行噴涂；

4） 配套減速感應電機，安裝在驅動電機主軸上，驅動電機各種工況的低速運轉，真實演示驅動電機內部機械部件的運動過程；

5） 實訓臺底座采用歐標鋁型材制作，加以裝飾條裝飾，外觀美麗，質量堅固，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用

4. 技術特性

1) 臺架尺寸：長1m*寬0cm*高0.8m

2) 框體材質：歐標工業銀色鋁型材/磨砂氧化

3) 側面板材質：鋁塑復合板（耐候、耐腐蝕、高強度、耐高溫）

4) 承重輪：采用尼龍材料一次合成，高承重，高耐磨，輪面車輪寬大，使其具有超高穩定性，旋轉靈活，耐久力更出眾，軸承雙軸承設計，承重更均勻，耐壓抗沖擊。

5) 永磁同步電機：

        額定功率： 80KW

        最大功率： 160KW

        峰值扭矩： 310N.m

        最大轉速： 12000rpm

        冷卻方式： 水冷

       變速箱：

       總傳動比： 6.417

       一級傳動比：1.667

       主減速傳動比：3.85

       變速箱潤滑油類型：齒輪油SAE80W-90

       變速箱潤滑油量：3.7L

5. 實訓項目

1) 掌握驅動電機的內部結構組成與功能；

2) 了解變速箱的內部結構組成與功能；

3) 掌握驅動電機模塊各單元教學實訓；

4) 掌握變速箱模塊各單元教學實訓；

5) 掌握驅動電機故障診斷與維修實訓；

6）掌握變速箱故障診斷與維修實訓；
