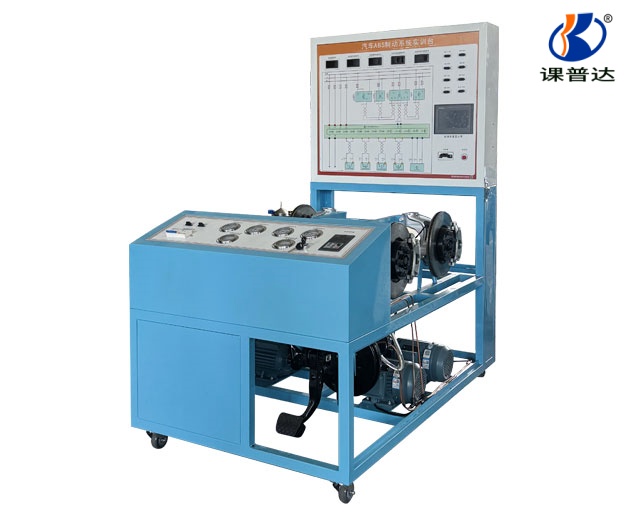

汽車ABS制動系統實訓臺
發布時間：2025-12-03 13:32:35人氣：0
| 項目 | 參數內容 |
|---|
| 設備名稱 | 汽車 ABS 制動系統實訓臺 |
| 適配車型 | 主流燃油 / 新能源轎車 ABS 系統（支持大眾朗逸、豐田卡羅拉等車型原裝 ABS 總成） |
| 適用場景 | 職業院校 / 培訓機構汽車專業的 ABS 制動系統理論教學、拆裝實訓、故障診斷實訓 |
| 項目 | 參數內容 |
|---|
| 臺架尺寸（長 × 寬 × 高） | 1600mm × 900mm × 1300mm（全鋁合金型材框架，尺寸可按需微調） |
| 臺架材質 | 40×40/40×80mm 磨砂氧化鋁型材（耐油耐腐蝕，承重≥200kg） |
| 防護配置 | 制動管路防護套、轉動部件安全防護罩、高壓油管防漏保護 |
| 移動配置 | 4 個帶自鎖萬向腳輪（100×60mm，靜音耐磨） |
| 面板材質 | 4mm 厚鋁塑板（UV 噴繪實車 ABS 系統電路 + 液壓管路圖，線束顏色與實車一致） |
| 項目 | 參數內容 |
|---|
| 輸入電源 | AC220V ±10% 50Hz |
| 工作電源 | DC12V（適配實車 ABS 系統控制電源標準） |
| 額定功率 | ≤600W |
| 安全防護 | 急停開關、短路 / 過載 / 漏電保護、高壓管路警示標識 |
| 工作溫度范圍 | -40℃ ～ +50℃（適配室內外教學環境） |
| 核心部件 | 配置及參數 |
|---|
| ABS 系統總成 | 實車原裝 ABS 泵（含液壓調節模塊）、ABS 控制器（ECU）、制動總泵 / 分泵 |
| 配套部件 | 輪速傳感器（4 個，適配實車輪速檢測邏輯）、制動踏板、制動管路、儲液壺 |
| ABS 功能參數 | 支持防抱死制動調節、制動壓力動態分配、輪速信號采集與處理 |
| 教學功能 | 具體說明 |
|---|
| 動態演示功能 | 模擬實車 ABS 制動過程，實時顯示輪速、制動壓力、ABS 工作狀態 |
| 故障模擬功能 | 支持≥8 種常見故障設置（輪速傳感器故障、ABS 泵斷路、ECU 通訊故障等） |
| 檢測實訓功能 | 配備信號檢測端子，可測量輪速信號、ABS 泵電壓 / 電流波形（適配萬用表、示波器） |
| 拆裝實訓功能 | 保留實車連接結構，支持 ABS 泵、輪速傳感器、制動分泵的拆裝與檢修訓練 |
| 壓力顯示功能 | 液壓壓力表實時顯示制動管路壓力變化，直觀演示 ABS 壓力調節過程 |
