一、核心參數
| 發動機系統 | 翻轉架系統 | 教學功能 |
|---|---|---|
| 發動機型號：EA211 1.4L MPI（適配大眾桑塔納） | 結構：渦輪蝸桿機械翻轉機構 | 適配課程：發動機拆裝/結構認知/維修實訓 |
| 類型：直列四缸/電控多點噴射 | 旋轉：360°自由旋轉+任意角度鎖止 | 動態觀察：手動旋轉曲軸聯動機構 |
| 組成部件：完整發動機總成（含點火/噴油/進氣/排氣系統）、傳感器、執行器、充電系統 | 尺寸：950×650×850mm（長×寬×高） | 安全防護：框架圓角打磨+防銹噴涂 |
| 工藝處理：曲軸/活塞/缸體剖切展示 | 移動：4個帶鎖止萬向輪（尼龍橡膠材質） | 適配標準：職業院校汽修教學大綱 |
| 承重能力：≥300kg（靜態） |
二、功能詳解

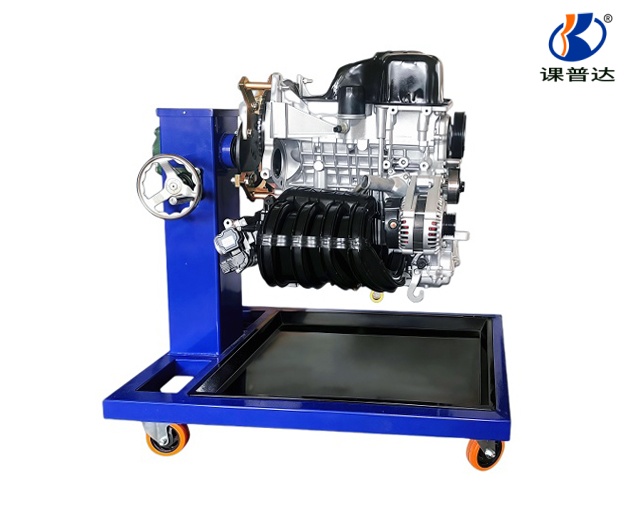

真實發動機總成
采用 大眾桑塔納原廠EA211發動機（含完整電控系統），保留原車線束、傳感器、執行器，剖切部位包括 曲軸箱、缸體、活塞連桿組。
支持手動旋轉曲軸，觀察 活塞運動、氣門開閉、正時皮帶傳動 等機械聯動過程。
教學專用翻轉架
精密旋轉機構：渦輪蝸桿結構實現單手操作360°翻轉，水平/垂直多角度鎖止，便于底部部件拆裝。
防漏接油設計：集成沖壓接油盤（容量2.5L），防止機油污染教學場地。
工業級框架：40×40mm國標鋼管焊接，表面防銹漆+深灰色噴塑處理，邊緣圓角防刮傷。
教學適配性
剖切展示：關鍵部位（曲軸、缸體）剖切面保留原始金屬質感，可選單色噴涂（默認銀色）區分結構層次。
模塊化拆裝：支持發電機、噴油嘴、點火線圈等部件的獨立拆卸訓練。
純機械操作：無需外接電源，規避教學安全隱患。
三、實訓項目
結構認知：電控系統組件識別、進排氣歧管布局分析。
基礎拆裝：火花塞更換、正時皮帶對位、節氣門拆卸清洗。
機械原理：曲軸旋轉與配氣機構聯動觀察、潤滑系統油路解析。
四、技術優勢
原廠參數：基于量產發動機改制，部件規格與實車一致，無異響、無功能缺失。
高性價比：手動旋轉設計降低能耗，維護成本低。
靈活教學：翻轉架適配多種教學場景（桌面/地面操作）。
