產品簡介

型號134A

尺寸：1300×1000×1900（長×寬×高）

使用環境：溫度-5℃～40℃；濕度≤80％

體積：2.0立方

凈重：150千克

空調類型：134A

汽車類型：大眾

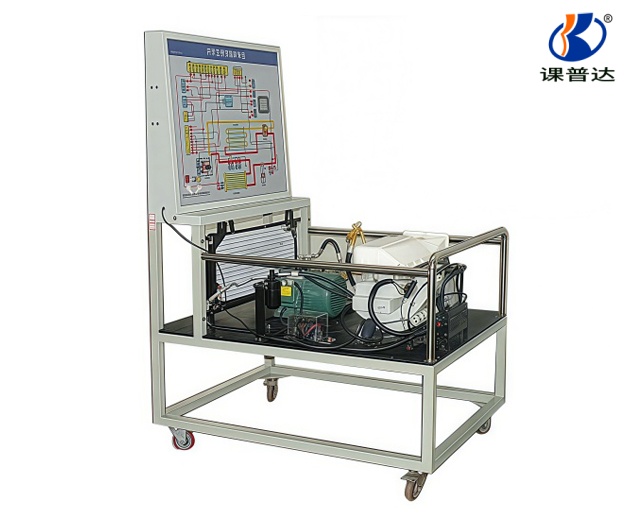

萬向自鎖腳輪臺架活動靈活，并帶有自鎖裝置，便于移動教學；整體臺架采用剛性結構焊接，所用材料如方管、角鋼等采用國標標準材料，支撐可靠，并布有減震元件；表面噴塑處理防腐蝕抗老化，不褪色

控制面板采用純鋁塑板，控制面板上繪有彩色與原車控制系統相一致的直觀電控系統原理圖，并配有使用說明書及實驗指導書等。

組成：空調控制面板、鼓風機、功率管、空調蒸發器總成、空調壓縮機、冷凝器風扇、三相電機、干燥器、制冷管路、可移動臺架、使用說明書。

 功能

1、適用于汽車專業學員實操技能的培訓考核；

2、可對空調系統進行結構和控制系統的認識實訓。如空氣管路系統、電路控制系統、制冷管路系統；

3、可對空調系統進行拆卸和裝配實訓；

4、由三相電機工作，帶動空調壓縮機工作。操縱空調控制面板可使鼓風機工作、壓縮泵工作、冷凝風扇工作、出風冷熱調節、風口走向調節等，充分展示空調系統的工作過程；

5、實訓臺安裝有空調制冷管路的高低表，可直觀顯示制冷管路的壓力變化；

6、實訓臺提供給學員進行抽真空、加注制冷劑、檢漏等實操工作平臺；

7、實訓臺安裝有對應部件檢測端子，可在面板上直接測量電器元件每個管腳的信號參數，使用萬用表完成整個電路系統的檢測實訓。
二，實訓功能：

1、控制臺設有空調控制面板、LED燈（顯示各伺服電機工況）、點火開關、集成電路故障設置板等。

2面板設有彩色的的空調電路原理圖和空調系統組成結構圖、外接式的電器檢測端子、模擬溫度電位計等。

功能特點

一、展示功能：

1、把空調系統部件按合理的位置排布，充分體現空調系統的組成和結構原理；

2、彩色的空調電路原理圖和空調系統組成結構圖，方便對照實物進行手動空調結構和電控原理的教學；

二、動態運行功能：

在原廠空調系統基礎上，配備各相關輔助控制系統，各傳感器、執行器齊全有效，用電動機帶動發電機和空調壓縮機工作，空調運行正常。

1、可真實做空調的制冷功能實驗。

2、可進行風向、風量、風門、冷熱調整等空調的使用實際操作；

3、使用專用的設備可正常做冷媒的加注、回收、抽真空、測漏等實訓操作。

三、實時顯示功能：

1、 可連接高低壓力表顯示空調的高低壓管壓力；

2、 可用電子溫度表測量環境、各個出風口或蒸發箱內的溫度；

3、 LED燈顯示執行器的工作狀態。

四、 檢測功能：

1、外接式檢測端子，可直接在面板上進行各傳感器、執行器的檢測與分析。

2、可直接利用本示教板配備的數字電壓檢測表進行各傳感器、執行器的電壓值測量。

實訓項目

汽車手動空調系統檢測與維修

空調壓縮機工作原理與檢測

空調蒸發箱的工作原理與維修

空調散熱器的工作原理與維修

空調系統壓力檢測

空調系統冷媒檢測與加注

空調系統檢漏

系統工作電壓/電流診斷
