技術參數

外形參考尺寸：1600X1000X1800mm(長X寬X高)動力電源：三相四線(三相五線 380V/50Hz)

輸入電源；交流220V±10% 50Hz

工作電源；直流12V

三相異步電動機：

型  號：YT 112M-2

電  壓：AC 380V/660V

電  流：8.2A/4.7A

功  率：4KW

轉  速：2880r/min

變頻器：

型  號：CHE100-004G/5R5P-4

功  率：4KW/5.5KW

輸  入：AC 3PH 380V±15%

輸  出：9A/13A  AC3PH  0~380V  0~400Hz

工作溫度：-40℃～+50℃

   功能特點

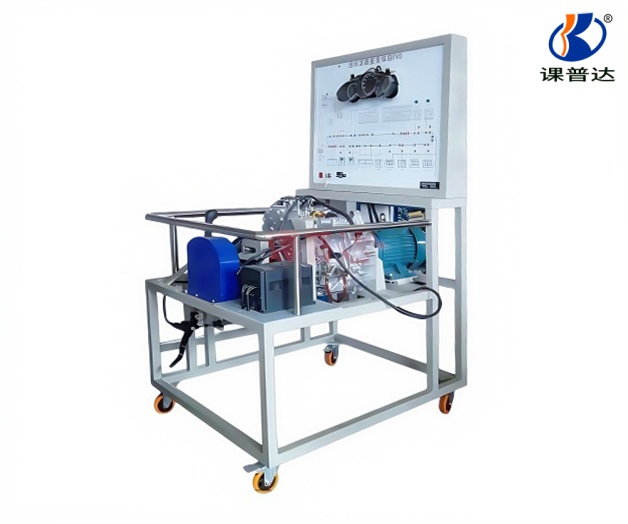

1真實可運行的本田飛度CVT無級變速器、充分展示無級變速器的工作過程和組成結構，如：液力變扭器、機械傳動、液壓控制和電子控制等。

可通過變頻器設定電機銘牌上規定的額定電流值，實現用電子熱過載繼電器來防止電機過載，為了防止機械設備起動/停止期間的沖擊，可通過變頻器設定以S曲線圖形進行加速/減速。

實訓臺面板上繪有彩色噴繪電路圖和工作原理示意圖，學員可直觀對照電路圖和實物，認識和分析自動變速器控制系統的工作原理。

實訓臺面板上安裝有檢測端子，可直接在面板上檢測各傳感器、執行器、控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。

實訓臺面板上安裝有汽車儀表、可實時顯示轉速、車速等參數變化。

實訓臺安裝有診斷座，可連接專用或通用型汽車解碼器，對無級變速器電控系統進行讀取故障碼、清除故障碼等自診斷功能。

實訓臺面板上安裝有無級變速器各電磁閥指示燈，實時顯示各電磁閥的工作狀態。

實訓臺配備有電源總開關、電機防護罩、輸出軸防護罩等安全保護裝置。

實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
