產品名稱：桑塔納汽車電器實訓臺

產品品牌：課普達

產品型號：KPDSTNQCDQ

產品編號：8710891

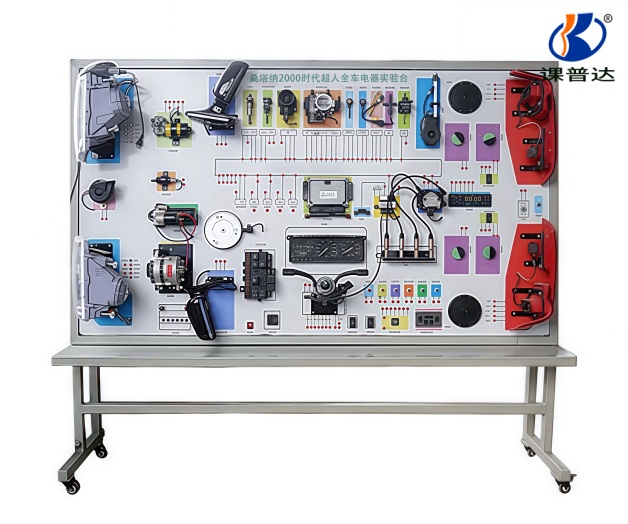

全車電器實訓臺【桑塔納】

【產品簡介】

本實驗臺以桑塔納2000全車電器系統實物為基礎，由移動臺架、示教面板二部分組成。適用于中高等職業學院和培訓機構的汽車全車電器系統構造與維修實訓教學，能夠滿足對全車電器系統的結構、工作原理、故障設置及診斷的教學需要。本實驗設備操作方便，安全可靠，易于維護。

【標準配置】

1、配備蓄電池、保險絲盒、啟動電機、交流接觸器等；

2、發電機、起動機、點火開關、喇叭、前霧燈、前照燈、轉向燈、示寬燈、組合尾燈、牌照燈、組合儀表、燈光開關、雨刮馬達、噴水電機、電腦點火系統等；

3、電器接線端子。

【功能特點】

一、展示功能：

把電器系統部件按原車基本位置順序排列，充分展示汽車燈光系統、照明系統、儀表系統、雨刮系統的組成結構。

二、動態運行功能：

在車身電器基礎上，配備各相關輔助控制裝置，可如原車一樣實際工作。在操縱實訓臺上的各種電器開關、按紐，真實演示汽車燈光系統、照明系統、儀表系統、雨刮系統、點火系統、起動系統、充電系統的工作過程。

三、接線實訓考核功能：

面板上每個電器元件線路終端裝有接線插頭，參考配套的電路圖或維修資料，鍛練

學員識圖能力，適用于學員接線實訓和考核。

四、檢測功能：

實訓臺面板上安裝有檢測端子，可直接在面板上檢測電器系統各電路元件的電信號，如電阻、電壓、電流、頻率、波形信號等。

五、臺式結構臺架，底架雙層結構。合理的工業造型，整體結構合理，安全系數高。

【規格參數】

外形尺寸：2440×1220×1050（長×寬×高mm）；

動力電源：220V交流電壓；

工作電壓：12V直流電壓；

工作溫度：-40℃～50℃；

重 量：180kg

【實訓項目】

汽車燈光照明系統檢測與維修

汽車儀表系統檢測與維修

汽車啟動系統檢測與維修

汽車充電系統檢測與維修

汽車雨刮系統檢測與維修

汽車玻璃升降系統檢測與維修

汽車電動后視鏡系統檢測與維修

系統工作電壓/電流診斷

三、產品工藝：

1、面板采用先進工藝，使用4mm厚雙面鋁塑板，表面氟碳涂層處理，環保、抗磨、耐腐蝕。

2、面板原理圖使用彩色噴繪工藝，并鍍膜處理不褪色、防刮、耐磨、耐腐蝕。

3、配置進口萬向鎖止腳輪防止腳輪著地點變形，便于移動和固定。

4、臺架采用冷軋板沖壓成型及優質鋼材，高強度的鋼結構焊接，靜電噴涂高溫烤制，附著力好，噴涂表面抗磨、防滑、耐腐蝕，色彩搭配亮麗時尚。
