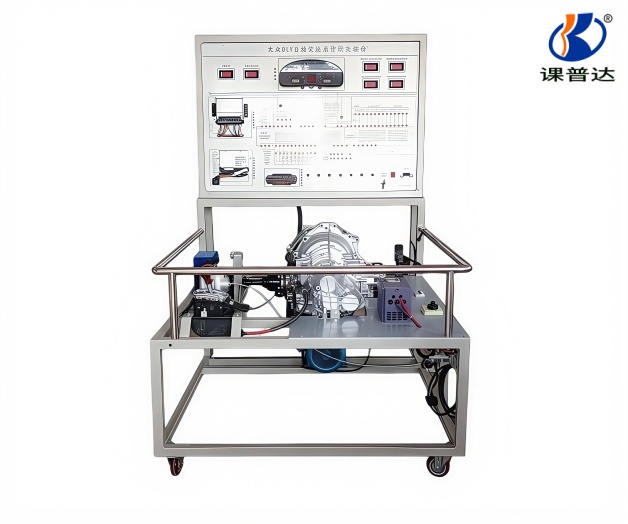

產品名稱：01V-CVT電控?zé)o級變速器實訓臺

產品品牌：課普達

產品型號：KPD01VCVT

產品編號：8517632

1．自動變速器電控系統結構認識；

2．分析各電磁閥的功能；

3．調取故障碼和清除變速器系統故障碼；

4．變速器電控元器件測量；

5．變速器工作信號測量；

6．故障設置與排除；

7．換檔操作實驗；

8．變速器電控系統綜合診斷。 在原廠自動變速器總成基礎上，配備各相關輔助控制系統，各傳感器、執行器齊全有效，自動變速器運行正常。

【實訓功能】

1、用變頻調速電機作動力，最高輸入轉速達3000轉/分鐘，使實驗臺的實際最高車速可達100公里/小時，充分體現出自動變速器完整的工作過程；

2、實現自動變速器的空檔“N”或駐車檔“P”檔起動，前進檔、倒檔等其它的變速器使用實操訓練；

3、實現自動的升檔、降檔、變矩器鎖止的所有功能；

4、油溫信號模擬，具備了油溫對變速器工作狀況（變矩器的鎖止）產生影響的實際工作演示功能；

5、裝配制動系統，具備了剎車過程對變速器工作狀況（變矩器的鎖止）產生影響的實際工作演示功能；

6、裝備節氣門體，具備了載荷和節氣門位置變化對變速器工作狀況（變矩器的鎖止、對換檔點的影響），并可實現強制降檔的功能演示；

7、輸入轉速和輸出負載可調，模擬不同的轉速變化和負載變化，體現出不同的換檔情況

外形尺寸：1220mm*900mm*1900mm(長*寬*高)；

工作電壓：380V交流電；

工作溫度：-40℃～50℃。

【實訓項目】

1、 對自動變速器外部結構認識

2、 了解自動變速器控制器傳感器組成及檔位變化

3、 掌握自動變速器工作原理

4、 對自動變速器控制系統讀取故障碼、清除故障碼、讀取數據流等
